單控開關接線圖示是怎樣的？
單控開關的外觀看起來非常簡潔，接線只需要對應兩個接線孔，相對來說也較為簡單。在家裝環境中，它一般只控制一盞燈的關閉和開啟。
接下來，我們就以正泰開關為例，一起來看下單控開關的接線圖示吧！
單控開關接線圖示：

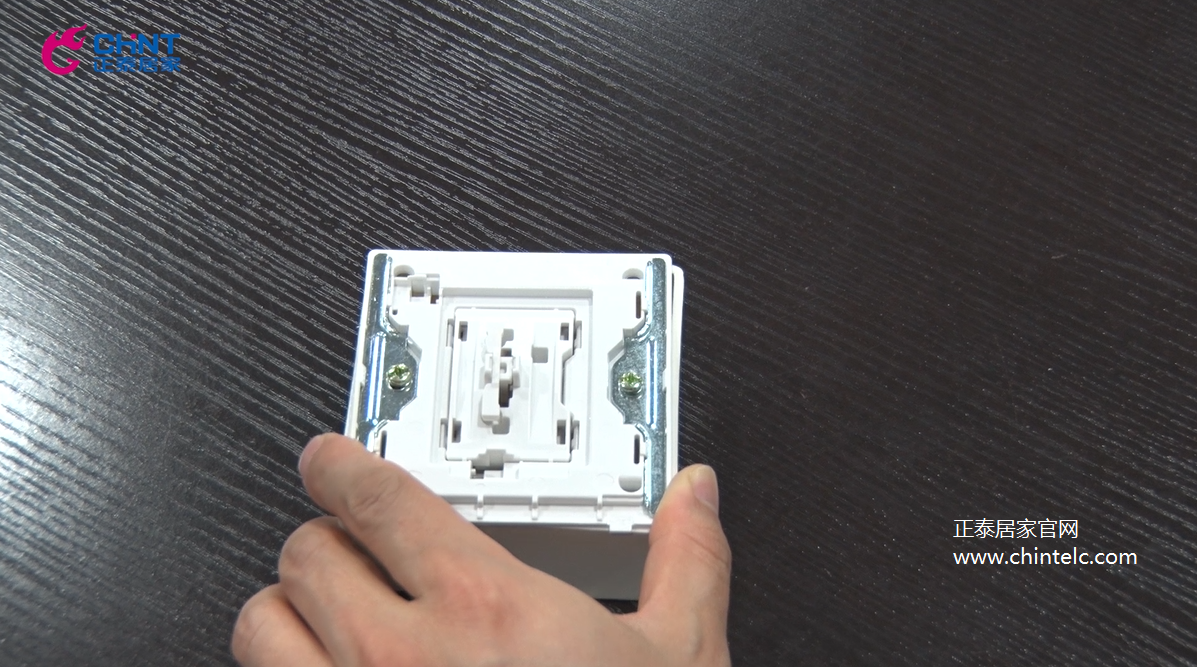

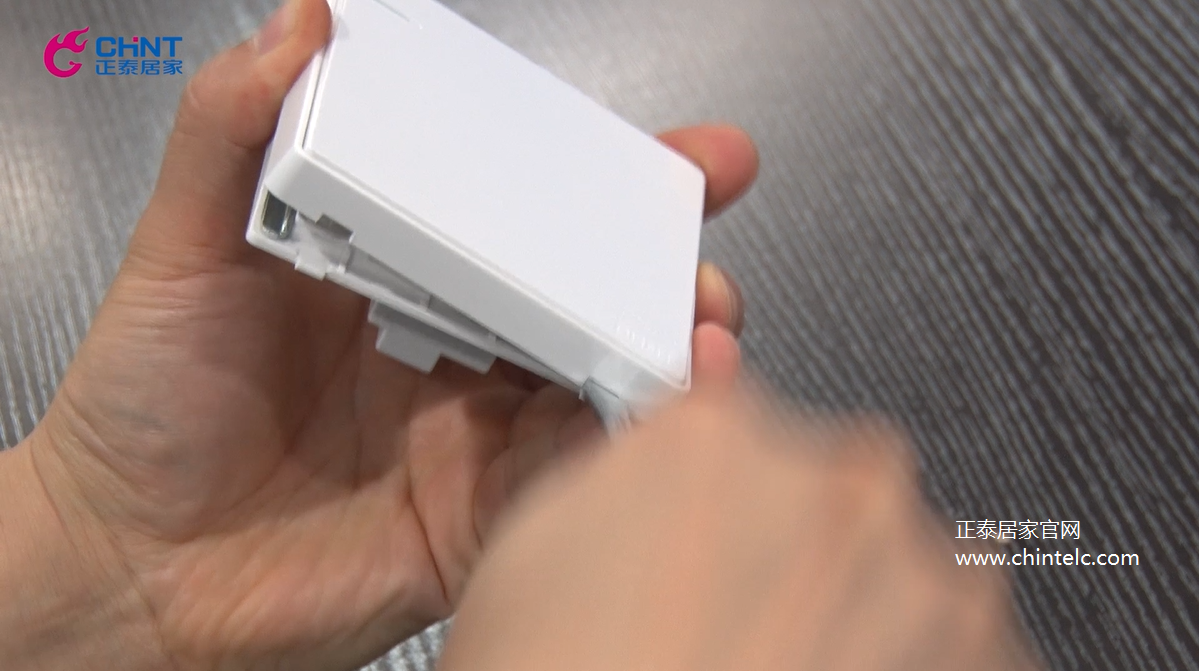

1.用一字螺絲刀打開單控開關的面板。力度適當，無需太用力，以免損傷面板。

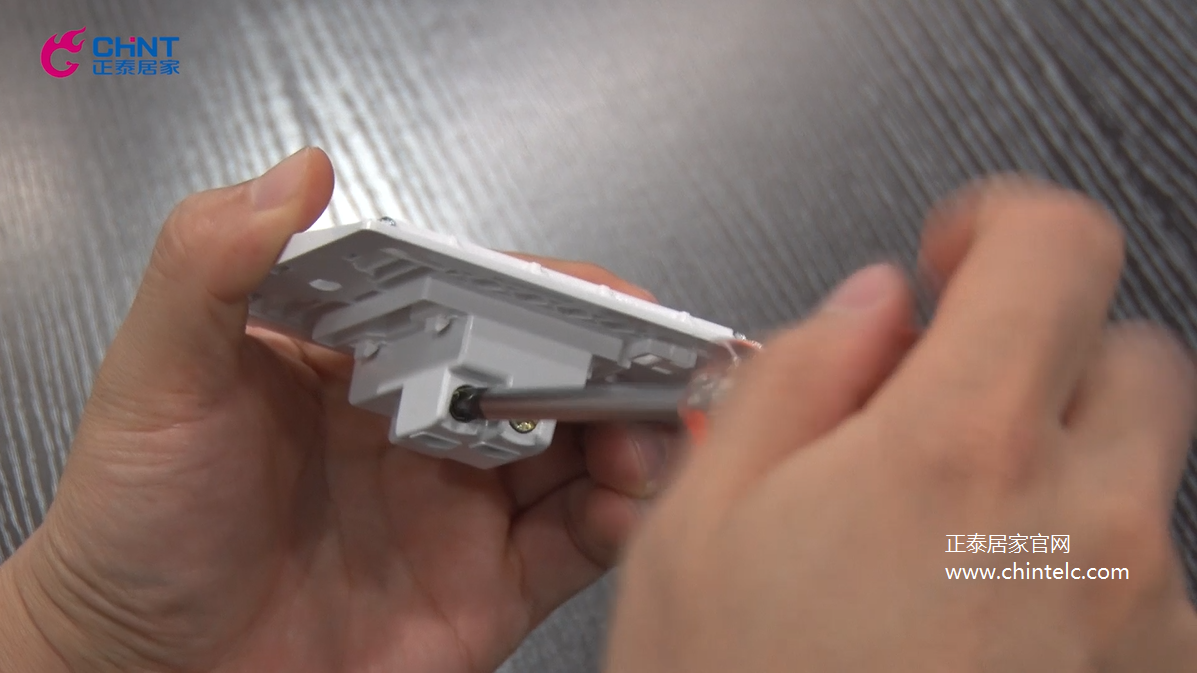

2.使用十字螺絲刀將壓線螺絲擰松。使電線能夠順利插入接線孔。

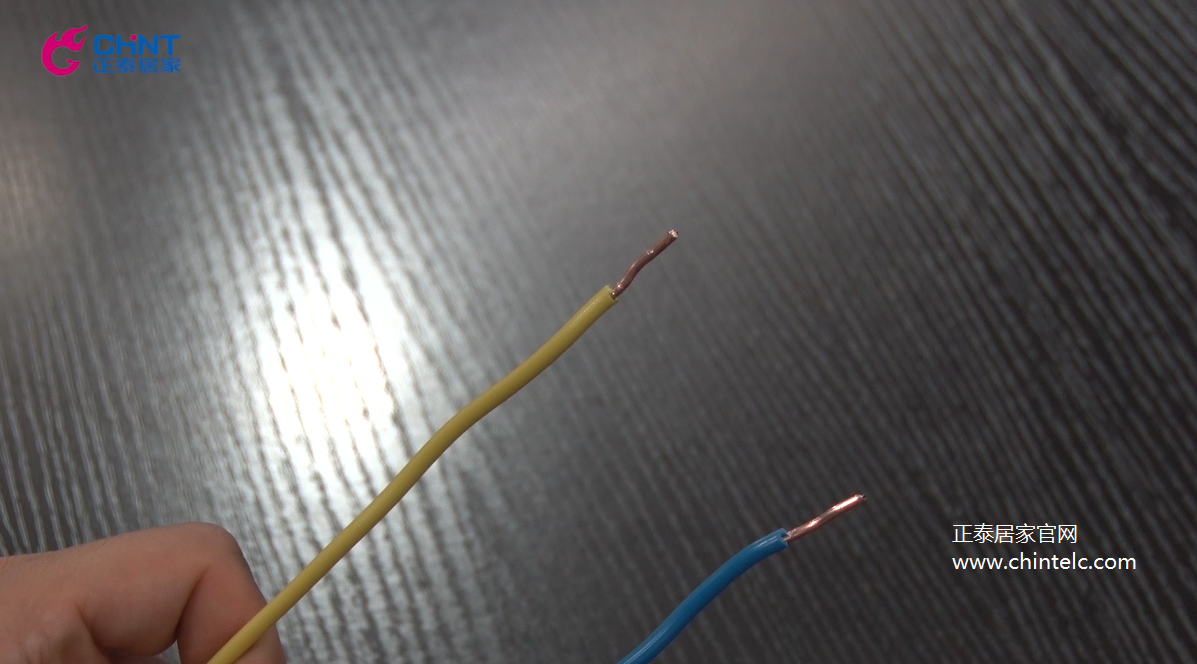

3.使用剝線鉗剝?nèi)セ鹁€、負載線的外皮。注意裸露線芯不宜過短或過長。

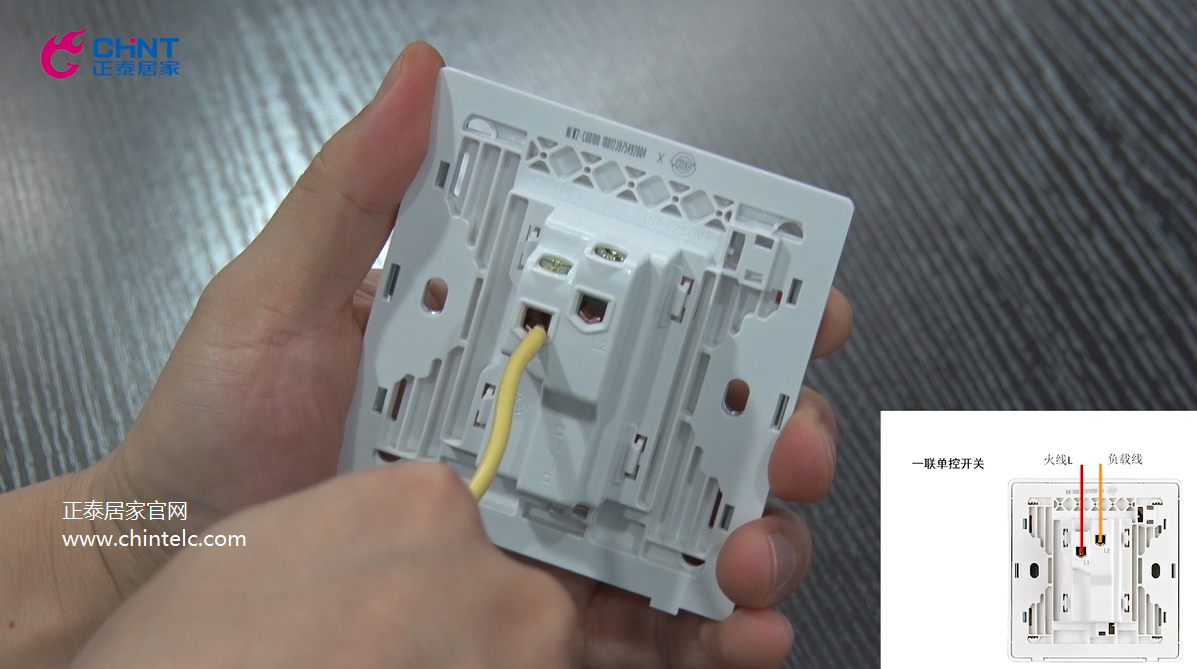

4.將火線插入單控開關的L1接線孔。然后擰緊螺絲固定。

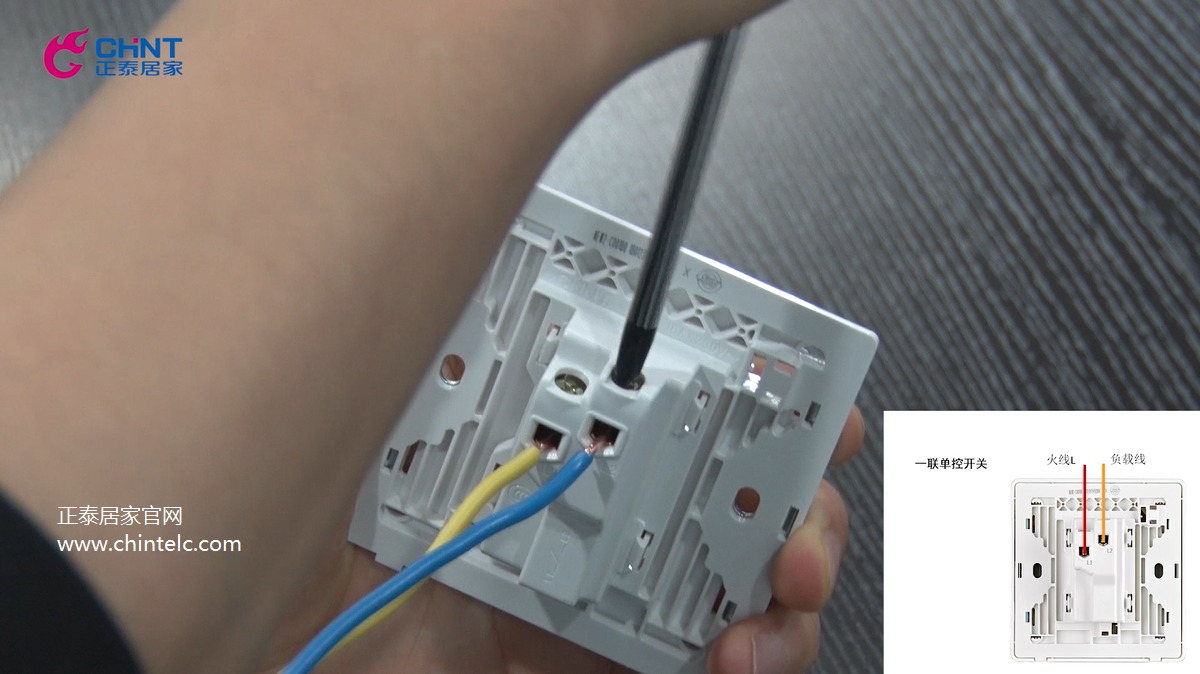

5.將負載線插入單控開關的L2接線孔。同樣擰緊螺絲固定。負載線的另一端接燈。
6.用螺絲將單控開關固定在底盒上。

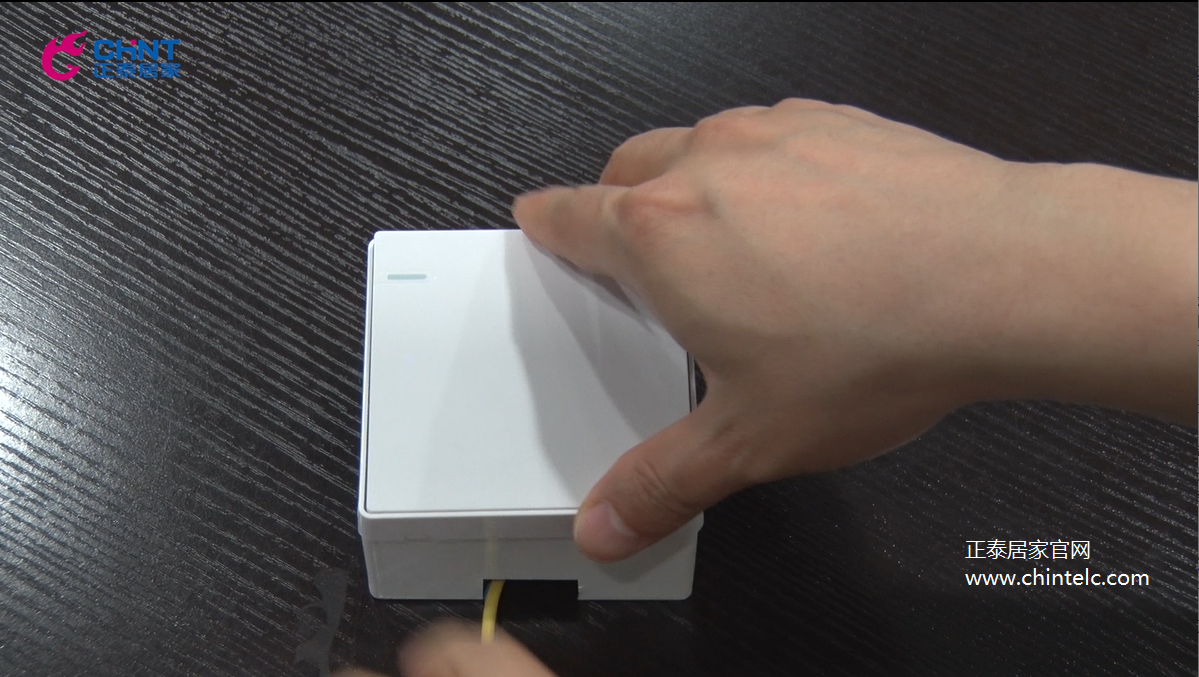

7.壓合步驟1中打開的開關面板。
8.接線安裝完成。

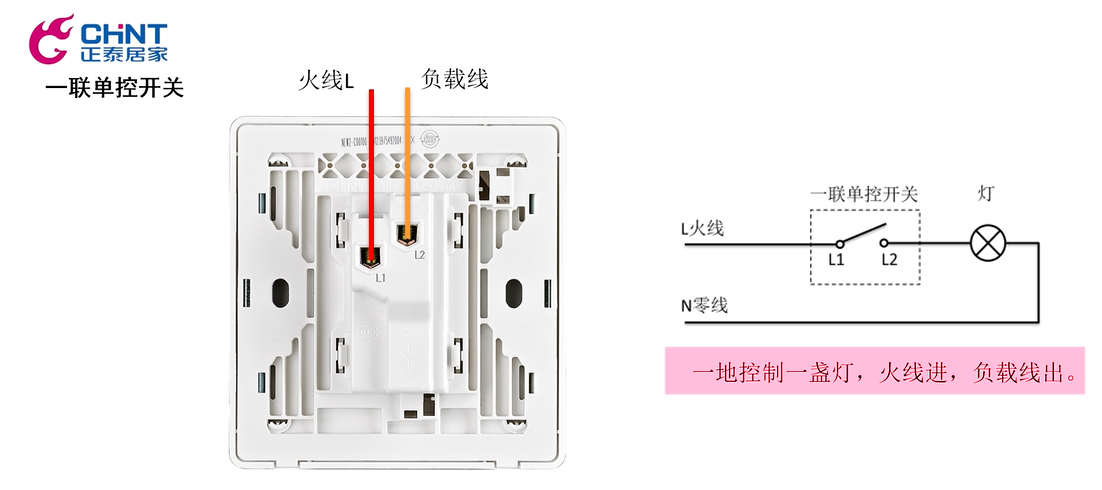

接線邏輯是：一地控制一盞燈。火線進，負載線出。
以上便是單控開關接線圖示，還是非常簡單的。但畢竟涉及電路安全操作，建議在實際操作中，還是由專業電工來開展相關工作。這樣更能夠保障準確性和安全性。
