插座接線圖是怎樣的？
這里的插座主要指墻壁插座。常用的插座有強電插座和弱電插座，強電插座比如常見的三孔插座、五孔插座、帶開關五孔插座等，弱電插座如電視插座、電話插座等。它們對家庭正常用電往往起著非常關鍵的作用。但對于這些插座的接線方法，估計大多數人并不清楚。
今天我們就以正泰開關五孔插座和弱電類插座為例，為大家奉上插座接線圖，供了解參考。
插座接線圖：

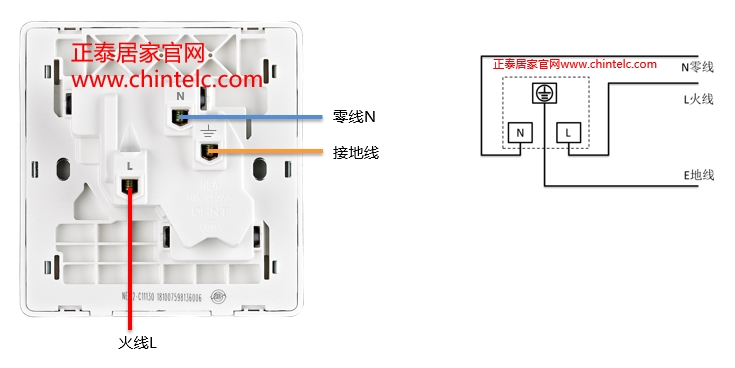

1.斜五孔插座

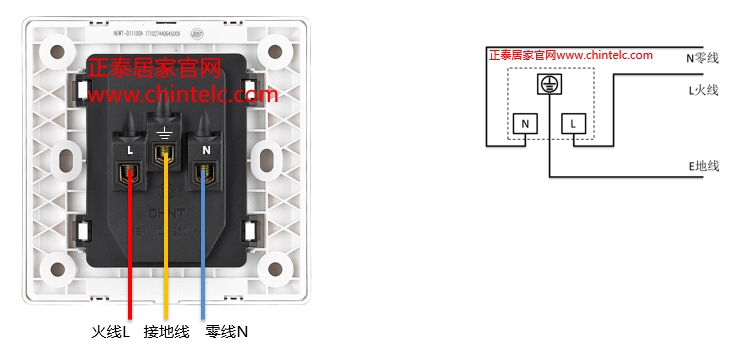

2.正五孔插座

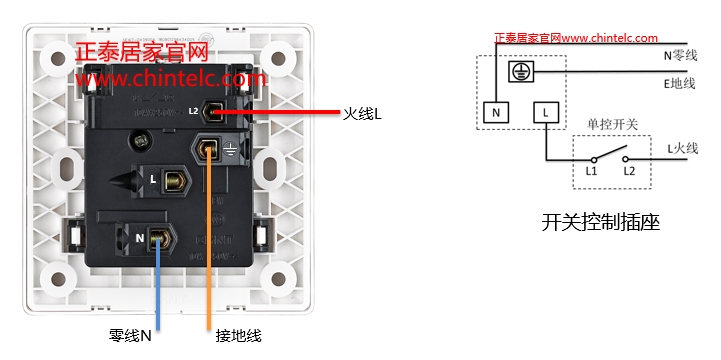

3.帶開關五孔插座
（開關控制插座）

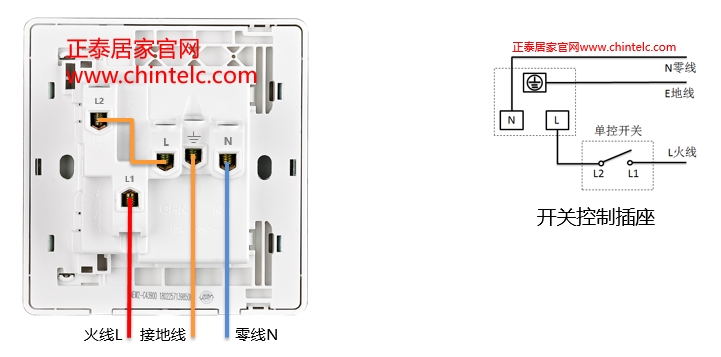

4.帶開關五孔插座
（開關控制插座，免跳線結構）

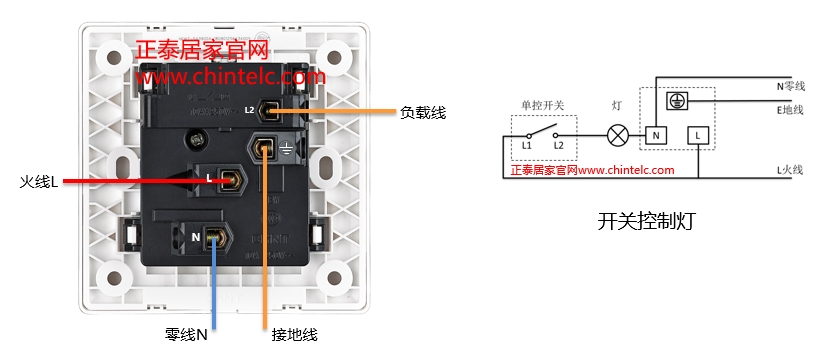

5.帶開關五孔插座
（開關控制燈）

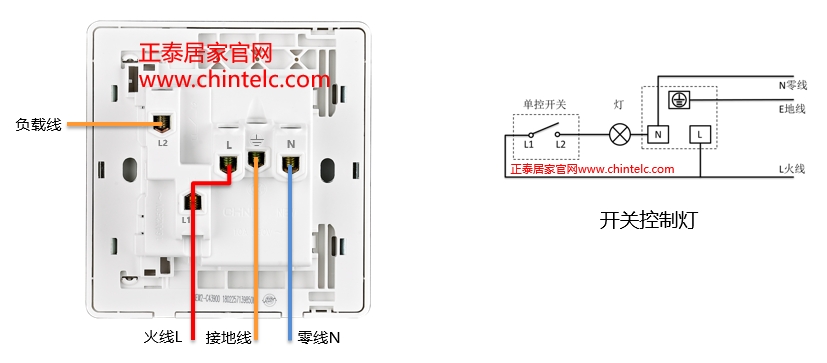

6.帶開關五孔插座
（開關控制燈，免跳線結構）

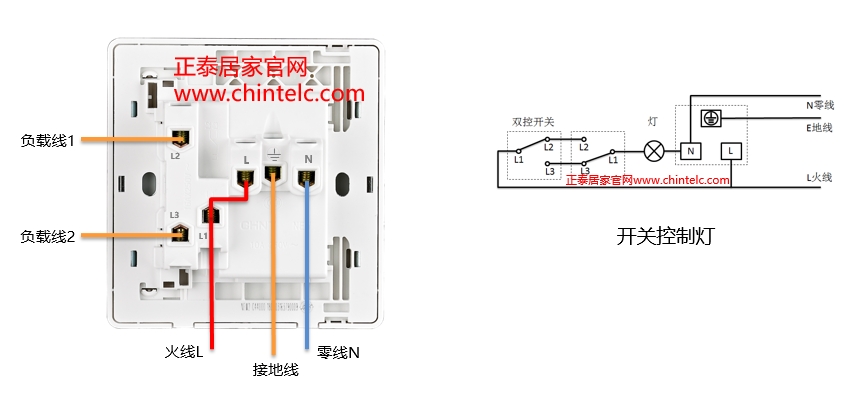

7.雙控開關五孔插座
（開關控制燈）

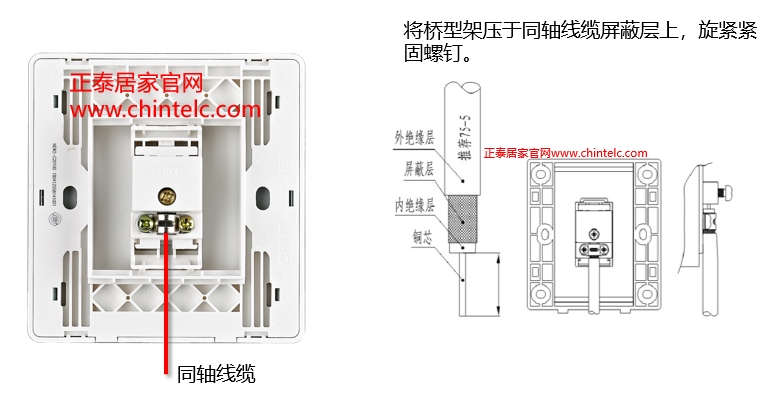

8.一聯電視終端插座

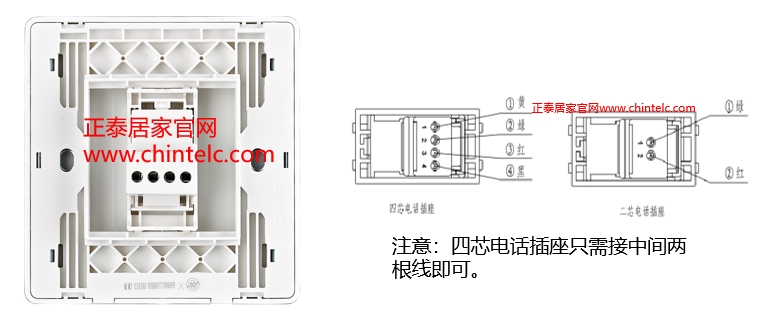

9.一聯四芯電話插座

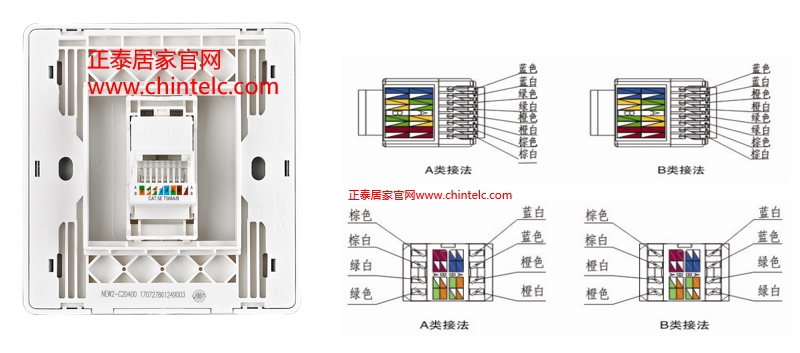

10.一聯八芯數據插座
以上便是插座接線圖，涵蓋了強電插座、弱電插座諸多常見類別。但涉及到具體接線操作，從安全角度考慮，建議由專業電工進行相關工作。
關于插座接線圖，您了解了嗎？
